Dynamisk dreiemomentomformer med displaytorsjonsmåler og PC-programvare

Modell: ZNJ-204

Dynamiske dreiemomentsensorer , med annet navn Ikke-kontaktende dreiemomentsensorer er kritiske komponenter i momentnøkkelkalibreringssystemer, og gir nøyaktig måling av påført dreiemoment samtidig som de kompenserer for reaksjonskrefter.

Tre-dataovervåking: med integrert skjerm, dreiemomentmåler RS485 eller PC-programvareovervåking

◆ Dimensjoner:

ZNJ-204 Dynamic Torque Transducer drawing

◆ Funksjoner og applikasjoner

Reaksjonsmomentsensor for momentnøkkelkalibrering,utgang 5~15kHz frekvenssignal eller 4~20mA strømsignal, egnet for lang-overføring.

Funksjonen er liten i størrelse, enkel å bruke og installere, sterk signalbeskyttende-evne.

Produktet er ikke-kontakt, uten slitasje, den høyeste hastigheten på 8000 RPM, egnet for langvarige-høyhastighetsrotasjonsforhold.

Det er et nytt produkt utviklet av selskapet vårt på grunnlag av den spesielle teknologien til strekkbro, som er egnet for alle slags momentmålinger med lite volum og høy hastighet.

◆ Tteknisk parameter

Parameter	Spesifikasjoner
Kapasitet	0-0,1,0,2,0,3,0,5,1-5,Nm
Følsomhet	1-1,5 mV/V
Null utgang	±2% F.S.
Ikke-linearitet	±0.1,0.3% F.S.
Hysterese	Mindre enn eller lik ±0,05 % FS
Repeterbarhet	Mindre enn eller lik ±0,05 % FS
Kryp	Mindre enn eller lik ±0,03 % FS/30 min
Temperaturfølsomhetsdrift	0,03 % FS / 10 grader
Null temperaturavvik	0,03 % FS / 10 grader
Inngangsmotstand	750±10Ω
Inngangsmotstand	700±5Ω
Isolasjonsmotstand	Større enn eller lik5000MΩ/100VDC
Eksitasjonsspenning	10-15VDC
Temperaturkompensasjonsområde	-10 ~ 60grad
Driftstemperaturområde	-20 ~ 65grad
Trygg overbelastning	150% F.S.
Ultimativ overbelastning	200% F.S.
Kabelstørrelse	Ø5.2×3m
Elektrisk tilkobling	Rød/E+,Sort/E-,Grønn/S+,Hvit/S-
Materiale	Rustfritt eller legert stål

Valgfritt tilbehør

	Momentmåler, indikator Tilbehør: installasjonsverktøy Kun dreiemomentverdivisning Kabel; Momentsensorkabel Valgfritt: Støtte RS232
	Hastighetsindikator Tilbehør: installasjonsverktøy Kun hastighetsverdivisning Kabel: Momentsensorkabel Valgfritt: RS232.
	Koblinger Akselkobling Aluminium for liten kapasitet Legert stål for middels kapasitet Rustfritt stål for stor kapasitet
	PC-programvare 1, Støtte datavisning, lagring, nedlasting. 2, i stand til å vise data om dreiemoment, hastighet og strømforbruk hvis måleren som er koblet til den støtter disse funksjonene.

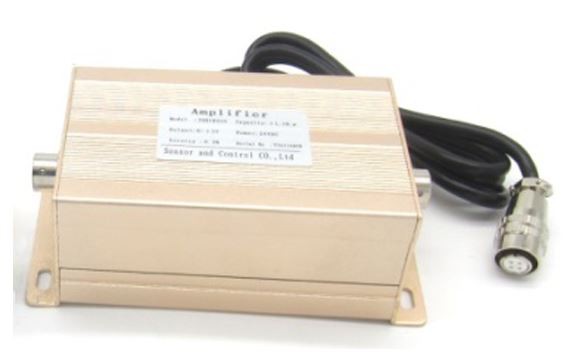

	Sendere: For konvertering av mv/v-utgang til analog utgang, som 0-5V / 0-10V/ 4-20mA
