Skjær type 45 graders dobbeltnettstamme målere HA -serie

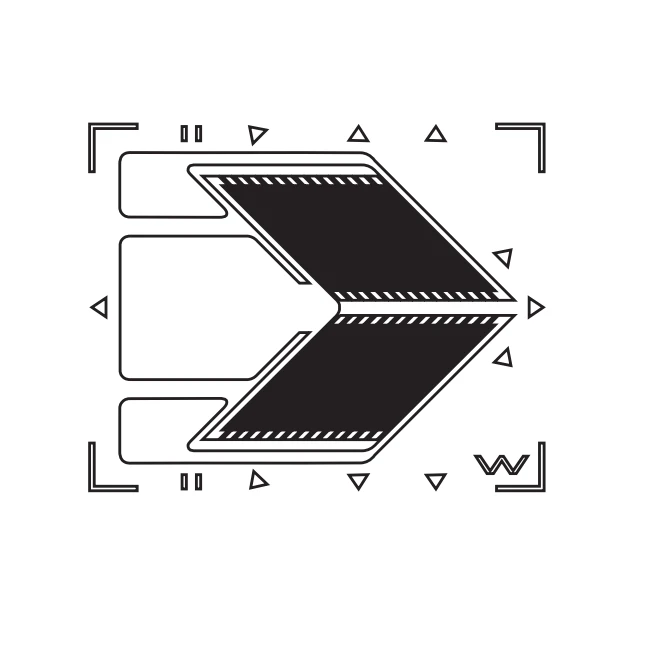

Shear Type 45 graders dobbeltnettstrekkmålere HA -serien er designet for å måle skjærstamme som følge av dreiemoment eller torsjonsbelastning. De kan inneholde enten ett eller to måling av rutenett festet til en enkelt transportør. I en enkelt - rutenettkonfigurasjon er belastningsmålerelementet orientert i en 45 graders vinkel i forhold til akselaksen. En to - rutenett Shear Strain Gauge, også kjent som en V -rosett, har måleelementer satt til 45 grader og 135 grader. Disse målerne brukes ofte i applikasjoner som motoraksler og drivverk, hvor de kan brukes til å beregne akselkraft basert på belastningsmålinger.]
Modell: HA -serie
Bærermateriale: fenolisk aldehyd /polyimid /epoksy
Målemateriale: folie (nikkel kobberlegering, constantan eller karma)
Motstand: 350.650.1000 ohm
Driftstemperatur －30- ＋ 80 grader, temperaturkompensasjonsområde ＋ 10- ＋ 80 grader
Tre (3) loddepunkter, langsiktige stabile.
| MODELL | Rutenettstørrelse (mm) | Basestørrelse (mm) | Rutenettavstand (mm) |
| BF (BA/Be) 350-2ha | 2.0×3.7 | 9.0×5.6 | / |
| Bf (ba/be) 350-3ha | 2.8×5.5 | 9.7×6.7 | / |
| Bf (ba/be) 350-4ha | 3.7×6.4 | 8.5×7.4 | / |
| BF (BA/Be) 650-3ha | 2.8×4.7 | 8.8×5.7 | / |
| Bf (ba/be) 1000-3ha | 2.8×5.5 | 9.7×6.7 | / |
| Bf (ba/be) 1000-4ha | 3.8×6.4 | 8.5×7.4 | / |
Applikasjoner:
Torsjonell belastningsmåling:Drivaksler, turbiner eller roterende maskiner.
Strukturell helseovervåking:Broer, bjelker eller ledd under skjærspenning.
Aerospace/Automotive Testing:Vingesprekker, chassiskomponenter eller fjæringssystemer.
Materiell vitenskap:Studerer skjæregenskaper i kompositter eller legeringer.
Eksempel Bruk sak:
Overvåking av skjærspenning i en helikopterrotoraksel:
- Installer HA -seriemålere ved 45 grader på akseloverflaten.
- Koble til et telemetri -system via glidringer.
- Mål ekte - Tidsforsikringsbelastning under drift for å forhindre utmattelsessvikt.
- Optimalisert for skjær/torsjonsstammemåling
Note:Andre modeller og størrelser er tilgjengelige i henhold til kundeforespørsel
