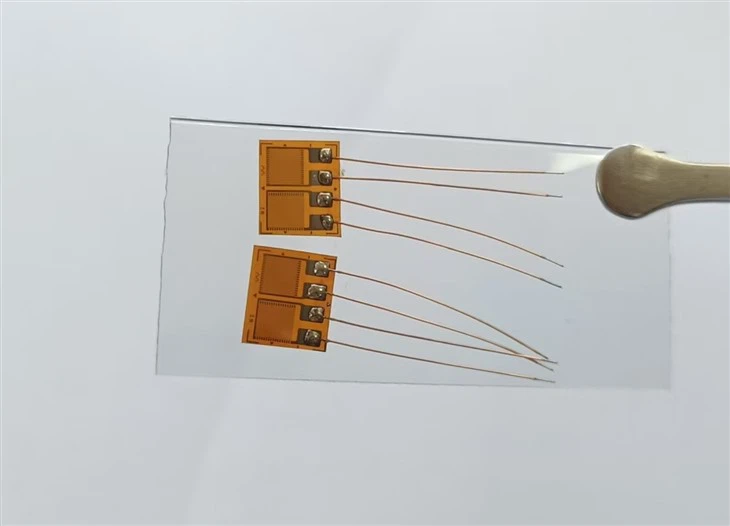

Biaxial 90 graders tee rosett belastningsmålere
Biaxial 90 graders tee rosettstamme målere BB -serier referert til som 90 graders rosetter, disse belastningsmålerne er sammensatt av to måleelementer orientert vinkelrett med hverandre. De brukes i applikasjoner der de viktigste stamme retningene er kjent. Et måleelement er på linje med retningen til en belastning . 90 grad rosettstamme målere kan konfigureres til halv brokretser. Full brokretser kan også opprettes ved å bruke flere rosetter.
Modell: BB -serie
Bærermateriale: fenolisk aldehyd /polyimid /epoksy
Målemateriale: folie (nikkel kobberlegering, constantan eller karma)
Motstand: 350-1000 ohm
Elementer: 2
Terminaler: 3 eller 4
Driftstemperatur －30- ＋ 80 grader, temperaturkompensasjonsområde ＋ 10- ＋ 80 grader
Tre (3) loddepunkter, langsiktige stabile.
| MODELL | Rutenettstørrelse (mm) |
Basestørrelse (mm) | Rutenettavstand (mm) |
| BF (BA/BE) 350-2BB | 2.6×3 .3 | 6.3×7 .6 | / |
| BF (BA/BE) 350-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| BF (BA/BE) 1000-2BB | 2.6×3 .0 | 6.3×7 .5 | / |
| BF (BA/BE) 1000-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 350 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 1000 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
Applikasjoner:
Bøyende bjelker:Strukturelle komponenter som jeg - bjelker, uttak eller maskinrammer.
Axial belastningsovervåking:Kolonner, stag eller slipsstenger under spenning/komprimering.
Trykkfartøy:Måling av bøyle og aksiale påkjenninger i rørledninger eller stridsvogner.
Automotive testing:Suspensjonsarmer, chassiskomponenter eller bremsepedaler.
Industrielle maskiner:Presser, kraner eller robotarmer utsatt for bøyningsbelastninger.
Eksempel Bruk sak:
Overvåking av bøyestress i en robotarm:
Installer BB -seriemåler på 90 grader på topp- og bunnoverflatene på armen.
Koble til et datainnsamlingssystem i halv - bromodus.
Mål ekte - tidsbøyningsstamme under drift for å optimalisere nyttelastkapasitet og forhindre overbelastning.
Når du skal bruke BB vs. HA -serien:
BB -serie (90 grader):Best for bøyning, aksiale belastninger eller applikasjoner som krever temperaturkompensasjon i en halv - brooppsett.
HA -serie (45 grader):Optimalisert for måling av skjær/torsjonsstamme.
For eksakte BB -seriespesifikasjoner, ta kontakt med produsentens datablad eller teknisk support.
Note:Andre modeller og størrelser er tilgjengelige i henhold til kundeforespørsel
MOQ: 20 stk
